Полетный стек AOCODA F405 V3 для FPV-дронов

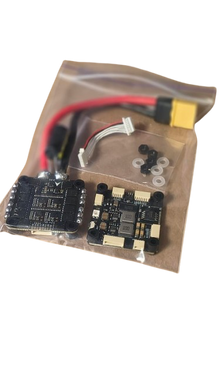

AOCODA F405 V3 Stack — компактный полетный стек для сборки FPV-дронов, объединяющий полетный контроллер F405 V3 и регулятор скорости 4-в-1 ESC. Комплект предназначен для производительных мультироторных платформ и обеспечивает управление полетом, стабилизацию, контроль двигателей и подключение дополнительного FPV-оборудования.

Полетный контроллер построен на базе процессора STM32F405RGT6 с тактовой частотой 168 МГц и Flash-памятью 1 МБ. Для определения движения используется IMU ICM42688 / ICM42688P, также предусмотрены барометр SPL06-001, OSD AT7456E и встроенная память Blackbox объемом 16 МБ.

Широкие возможности подключения

AOCODA F405 V3 имеет 5 UART-портов, 10 PWM-выходов, интерфейс I²C и USB Type-C. Контроллер поддерживает подключение приемников ELRS, CRSF, SBUS, FrSky, FlySky, TBS Crossfire и DSMX, а также работу с DJI FPV OSD через свободный UART.

Контроллер совместим с прошивками Betaflight, INAV и ArduPilot. Betaflight Target для данной платы — AOCODARCF405V3.

4-в-1 ESC до 60 А на канал

В комплект входит 4-в-1 ESC с постоянным током до 60 А на каждый из четырех каналов и пиковой нагрузкой до 70 А на канал. Поддерживаются DShot300, DShot600, Bidirectional DShot и PWM.

Стек рассчитан на питание от аккумуляторов 3–6S LiPo с рабочим напряжением 12,6–25,2 В. Полетный контроллер имеет стабилизированные выходы BEC 5 В / 2,5 А и 9 В / 2,5 А для питания совместимой периферии.

Стандартный формат 30,5 × 30,5 мм

Монтажные отверстия выполнены по стандартной схеме 30,5 × 30,5 мм M3. Размер полетного контроллера составляет 37 × 37 мм. Такой формат позволяет устанавливать стек в широкий спектр совместимых FPV-рам.

Основные характеристики

• Бренд: AOCODA
• Модель: F405 V3 Stack
• Процессор: STM32F405RGT6, 168 МГц
• Flash-память: 1 МБ
• IMU: ICM42688 / ICM42688P
• Барометр: SPL06-001
• OSD: AT7456E
• Blackbox: 16 МБ
• UART: 5
• PWM-выходы: 10
• ESC: 4-в-1
• Постоянный ток ESC: 60 А × 4
• Пиковый ток ESC: до 70 А × 4
• Питание: 3–6S LiPo, 12,6–25,2 В
• BEC: 5 В / 2,5 А; 9 В / 2,5 А
• Монтажные отверстия: 30,5 × 30,5 мм, M3
• Размер FC: 37 × 37 мм
• Вес FC: 9,4 г
• Поддерживаемые прошивки: Betaflight, INAV, ArduPilot

AOCODA F405 V3 Stack — готовая электронная база для FPV-сборки, объединяющая производительный контроллер F405, 4-в-1 ESC до 60 А на канал, поддержку современных протоколов управления и достаточное количество интерфейсов для подключения приемника, GPS, видеосистемы и другого оборудования.
