DJI Zenmuse L2 — высокоточная система воздушного LiDAR-сканирования

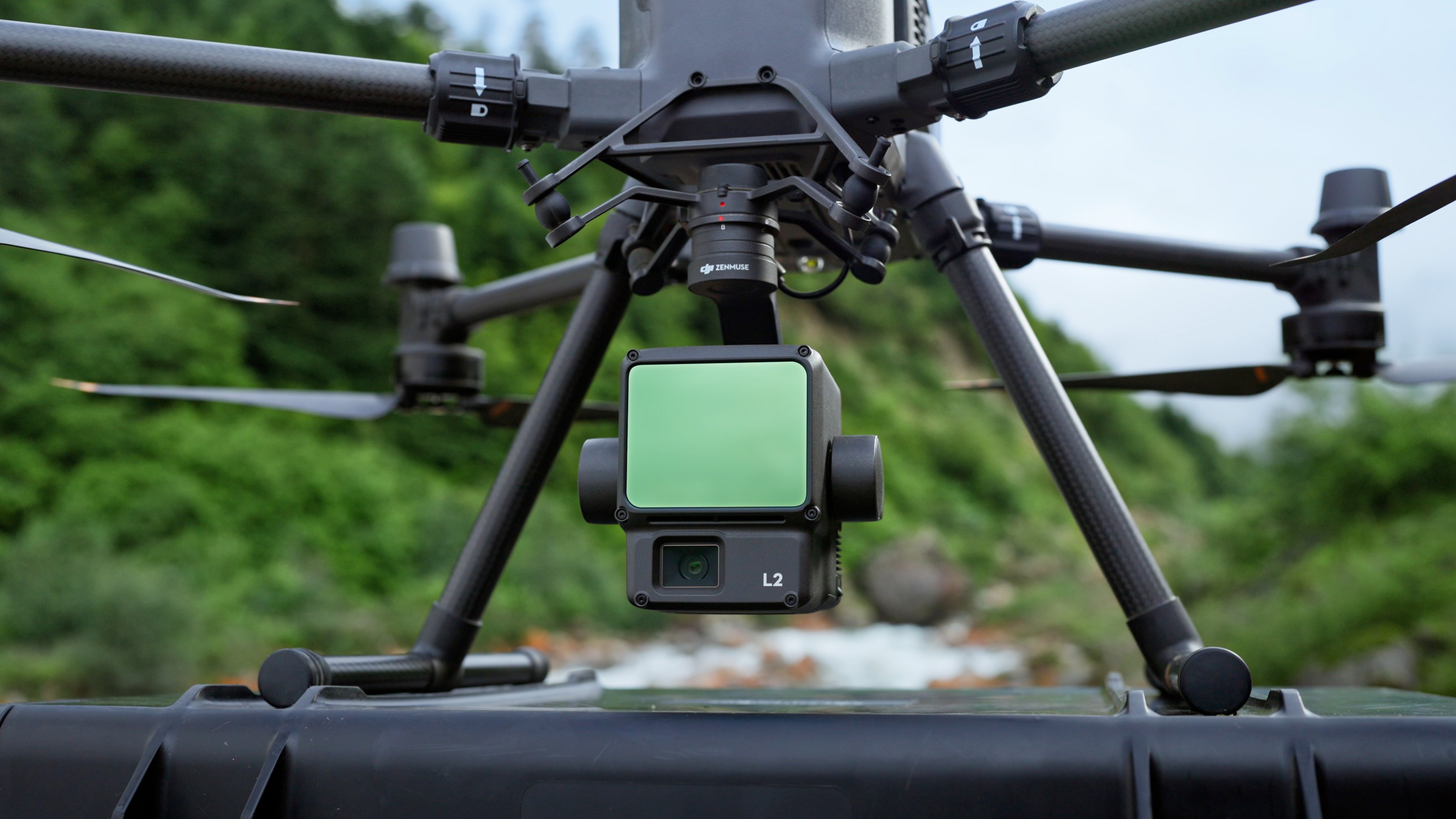

DJI Zenmuse L2 — профессиональное комплексное решение для сбора геопространственных данных, объединяющее кадровый LiDAR, высокоточную инерциальную систему собственной разработки DJI и RGB-камеру для картографирования с матрицей 4/3 CMOS. В сочетании с промышленными дронами DJI и программным обеспечением DJI Terra система позволяет получать детализированные облака точек, цифровые модели рельефа и цветные картографические материалы в рамках единого рабочего процесса.

Высокая точность для профессионального картографирования

Zenmuse L2 обеспечивает вертикальную точность до 4 см и горизонтальную точность до 5 см при соответствующих условиях выполнения полета и обработки данных. Встроенная IMU-система быстро переходит в рабочее состояние после включения, а объединение ее данных с RTK-позиционированием дрона позволяет точно определять положение, скорость и пространственную ориентацию комплекса во время съемки.

Улучшенное LiDAR-сканирование сложных объектов

Лазерный модуль способен обнаруживать объекты на расстоянии до 250 м при отражательной способности 10% и освещенности 100 000 люкс, а при отражательной способности 50% в темноте дальность может достигать 450 м. Уменьшенный размер лазерного пятна 4 × 12 см на дистанции 100 м помогает точнее фиксировать небольшие детали, а поддержка до пяти возвратов лазерного импульса позволяет получать больше наземных точек под плотной растительностью.

RGB-камера для цветных облаков точек

Встроенная картографическая камера оснащена 4/3-дюймовой CMOS-матрицей с эффективным разрешением 20 МП, механическим затвором и размером пикселя 3,3 мкм. Она создает детализированные изображения для окрашивания облака точек, подготовки ортофотопланов и визуальной документации объектов. Минимальный интервал фотосъемки составляет 0,7 секунды, а ресурс механического затвора рассчитан до 200 000 срабатываний.

Эффективный рабочий процесс в полевых условиях

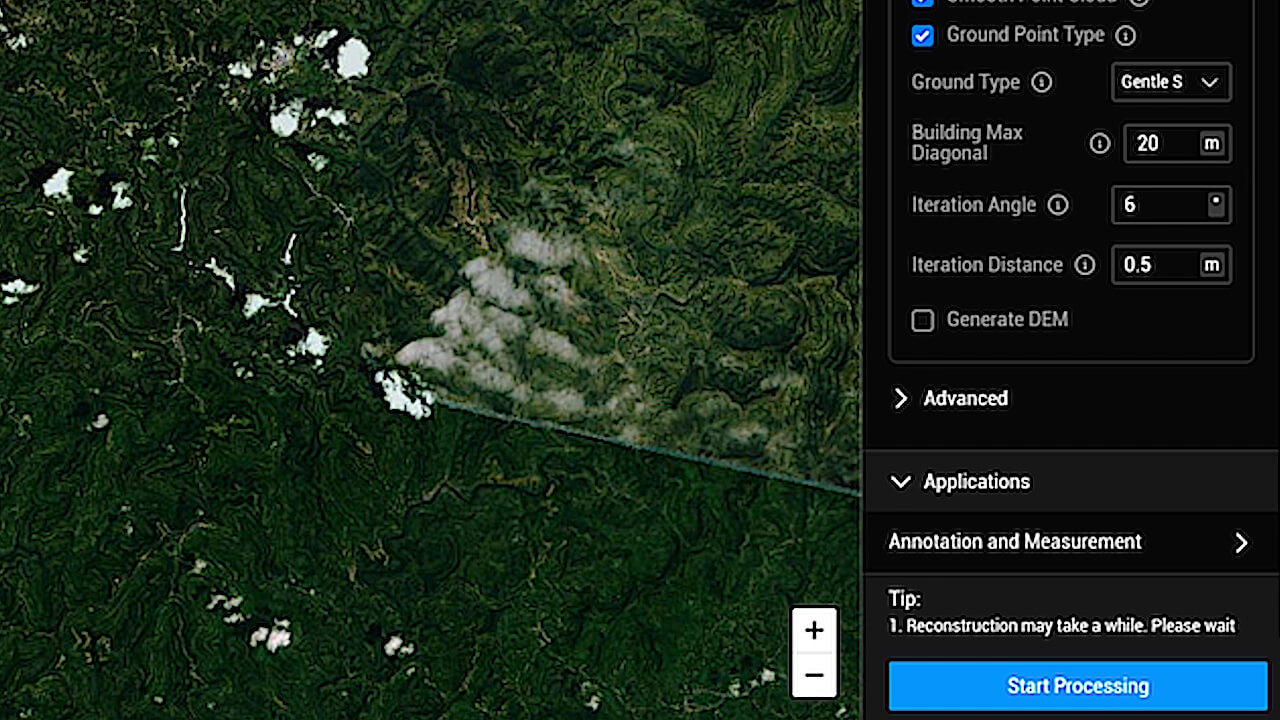

Во время выполнения миссии оператор может просматривать облако точек в режиме реального времени, контролировать качество сбора данных и своевременно обнаруживать пропущенные участки. После полета материалы обрабатываются в DJI Terra, где можно создавать трехмерные модели, цифровые модели поверхности и другие геопространственные продукты для геодезии, строительства, лесного хозяйства, энергетики, горнодобывающей промышленности и инспекции инфраструктуры.

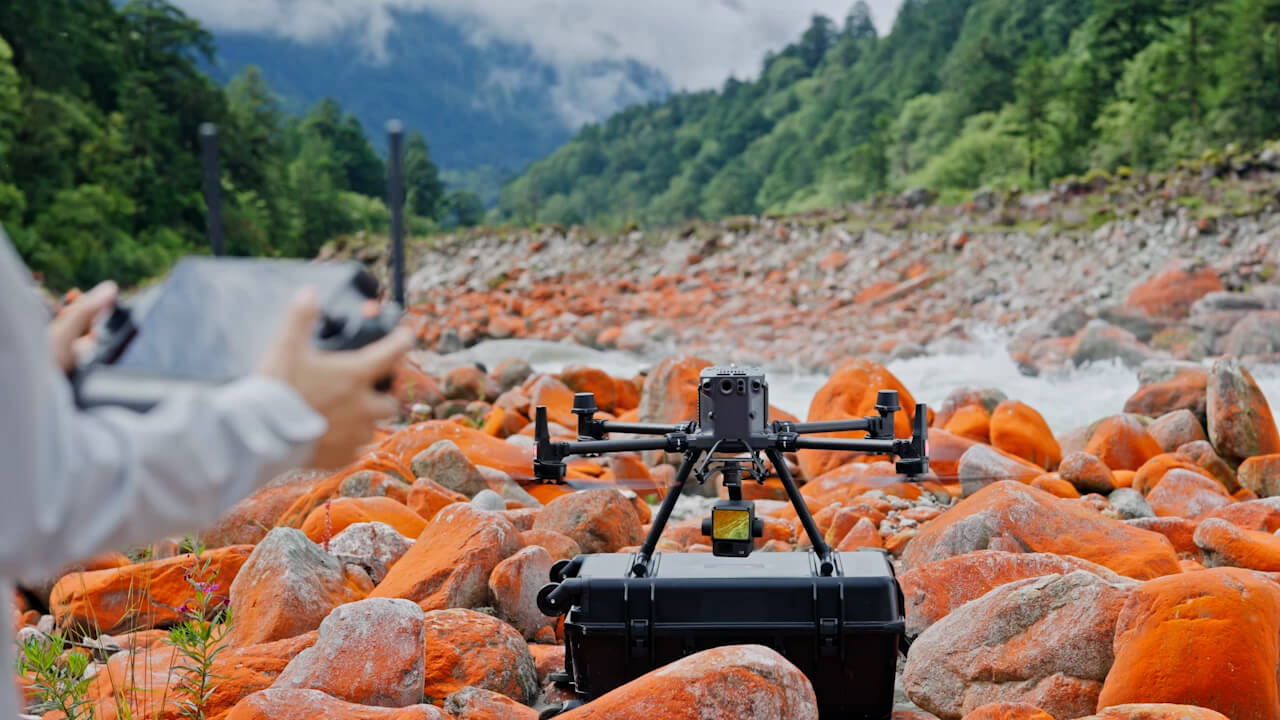

Надежность и совместимость с профессиональными платформами DJI

Корпус Zenmuse L2 имеет степень защиты IP54 и рассчитан на работу при температуре от −20 до +50 °C. Модуль совместим с DJI Matrice 400, DJI Matrice 350 RTK и DJI Matrice 300 RTK, для которого требуется пульт DJI RC Plus. Вес системы составляет 905 ± 5 г, а компактная интегрированная конструкция позволяет быстро подготовить оборудование к выполнению сложных картографических миссий.
